Section de câble en 12 V : la réponse en bref
En 12 volts, la section de câble se calcule avec la formule : section (mm²) = 0,0175 × 2 × longueur (m) × intensité (A) ÷ chute admise (V). On vise une chute de tension maximale de 3 %, soit 0,36 volt — au-delà, les appareils fonctionnent mal et le câble chauffe.
| Intensité | 2 m | 4 m | 6 m | 10 m |
|---|---|---|---|---|
| 5 A | 1,0 mm² | 1,0 mm² | 1,5 mm² | 2,5 mm² |
| 10 A | 1,0 mm² | 2,0 mm² | 3,0 mm² | 4,0 mm² |
| 20 A | 2,0 mm² | 4,0 mm² | 6,0 mm² | 10 mm² |
| 30 A | 3,0 mm² | 6,0 mm² | 9,0 mm² | 16 mm² |
| 50 A | 5,0 mm² | 10 mm² | 16 mm² | 25 mm² |
| 100 A | 10 mm² | 20 mm² | 30 mm² | 50 mm² |
Longueur = distance simple entre la source et le récepteur ; le calcul intègre déjà l’aller-retour. Chute visée : 3 % (0,36 V).
Cet article explique la formule, donne la méthode de dimensionnement des fusibles, et liste les erreurs qui font chauffer les installations. Il complète notre guide de l’aménagement électrique d’un van.
Pourquoi le 12 V est impitoyable
C’est le point que beaucoup découvrent trop tard : le basse tension est bien plus exigeant en câblage que le 230 V.
La raison tient à une seule relation : P = U × I. À puissance égale, plus la tension est basse, plus l’intensité est élevée.
| Puissance | Intensité en 230 V | Intensité en 12 V |
|---|---|---|
| 60 W | 0,26 A | 5 A |
| 300 W | 1,3 A | 25 A |
| 600 W | 2,6 A | 50 A |
| 1 200 W | 5,2 A | 100 A |
Alimenter 600 W demande 2,6 A en 230 V, mais 50 A en 12 V — presque vingt fois plus.
Deux conséquences s’enchaînent :
Les pertes explosent. La puissance dissipée dans un câble vaut P = R × I². Elle croît avec le carré de l’intensité : multiplier le courant par vingt multiplie les pertes par quatre cents à résistance égale.
La chute de tension devient proportionnellement énorme. Une chute de 0,5 V représente 0,2 % en 230 V — négligeable. En 12 V, c’est 4,2 % — largement au-dessus du seuil acceptable, avec des conséquences directes sur le fonctionnement des appareils.
La formule et son application
Section (mm²) = 0,0175 × 2 × L × I ÷ ΔU
Où :
- 0,0175 est la résistivité du cuivre en Ω·mm²/m
- 2 correspond à l’aller-retour du courant (conducteur d’alimentation + retour)
- L est la longueur simple en mètres
- I l’intensité en ampères
- ΔU la chute de tension admise en volts
Exemple 1 : liaison batterie-onduleur
Un onduleur de 1 000 W en 12 V appelle environ 90 A (en tenant compte du rendement). La batterie est à 1,5 m.
0,0175 × 2 × 1,5 × 90 ÷ 0,36 = 13,1 mm²
On retiendra du 16 mm², la section normalisée immédiatement supérieure.
Exemple 2 : panneau solaire en toiture de van
Un panneau de 200 W en 12 V débite environ 11 A au point de puissance maximale. Le régulateur est à 5 m.
0,0175 × 2 × 5 × 11 ÷ 0,36 = 5,3 mm²
On retiendra du 6 mm². Notez qu’un câblage en série de deux panneaux en 24 V diviserait l’intensité par deux et permettrait du 2,5 mm² — un des avantages du régulateur MPPT, qui accepte une tension d’entrée supérieure à celle de la batterie.
Exemple 3 : glacière à compresseur
Une glacière de 45 W en 12 V appelle 3,8 A. Elle est à 3 m du tableau.
0,0175 × 2 × 3 × 3,8 ÷ 0,36 = 1,1 mm²
On retiendra du 1,5 mm², minimum raisonnable en véhicule pour la tenue mécanique. Voir notre comparatif glacière à compresseur ou thermoélectrique pour la consommation réelle de cet appareil.
Ce que coûte une chute de tension excessive
Les conséquences ne sont pas seulement théoriques.
| Chute de tension | Effet observé |
|---|---|
| 1 – 3 % | Négligeable, cible à viser |
| 3 – 5 % | Acceptable sur l’éclairage et circuits secondaires |
| 5 – 8 % | Onduleur qui se met en défaut prématurément, charge solaire ralentie |
| Plus de 8 % | Appareils qui ne démarrent pas, câble chaud au toucher, risque réel |
Trois symptômes typiques d’un sous-dimensionnement :
L’onduleur coupe en sous-tension alors que la batterie est chargée. Sous forte charge, la chute dans le câble fait tomber la tension vue par l’onduleur sous son seuil de protection. La batterie va bien : c’est le câble qui est trop fin.
La charge solaire semble plafonner. Le régulateur, voyant une tension batterie artificiellement haute à ses bornes, passe prématurément en phase d’absorption et réduit le courant.
Un câble tiède ou chaud. Toute chaleur perceptible signale une puissance dissipée qui ne devrait pas l’être. C’est un signal d’alerte à traiter immédiatement.
Le fusible : il protège le câble, pas l’appareil
C’est l’erreur conceptuelle la plus répandue, et la plus dangereuse.
Un fusible se dimensionne d’après la capacité du câble qu’il protège, jamais d’après la consommation de l’appareil.
La logique est simple : en cas de court-circuit, l’appareil est déjà hors-jeu. Ce qu’il faut empêcher, c’est que le câble transporte un courant supérieur à ce qu’il peut dissiper — sans quoi son isolant fond et l’incendie démarre.

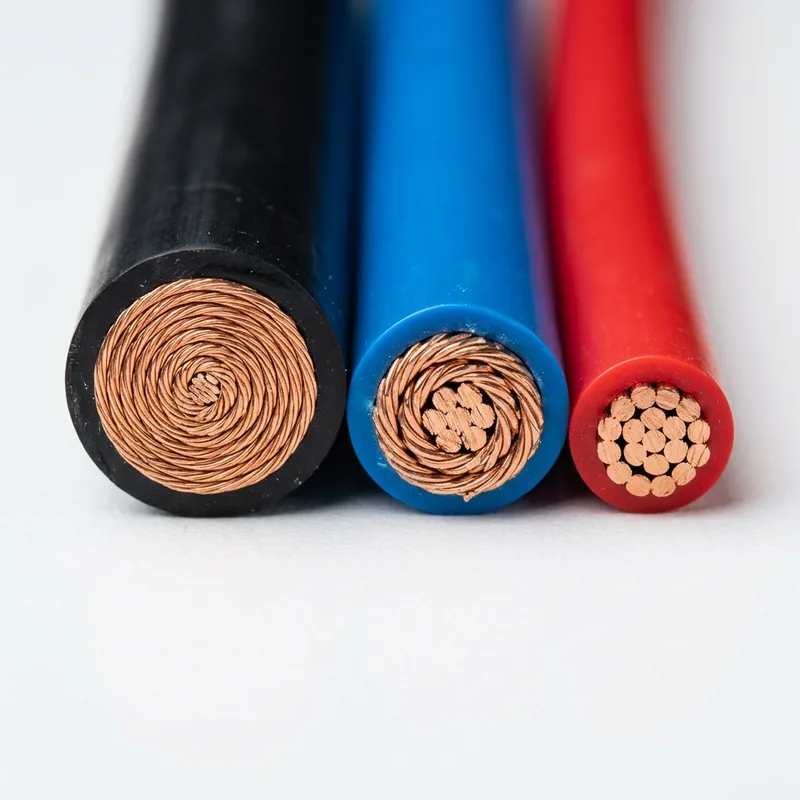

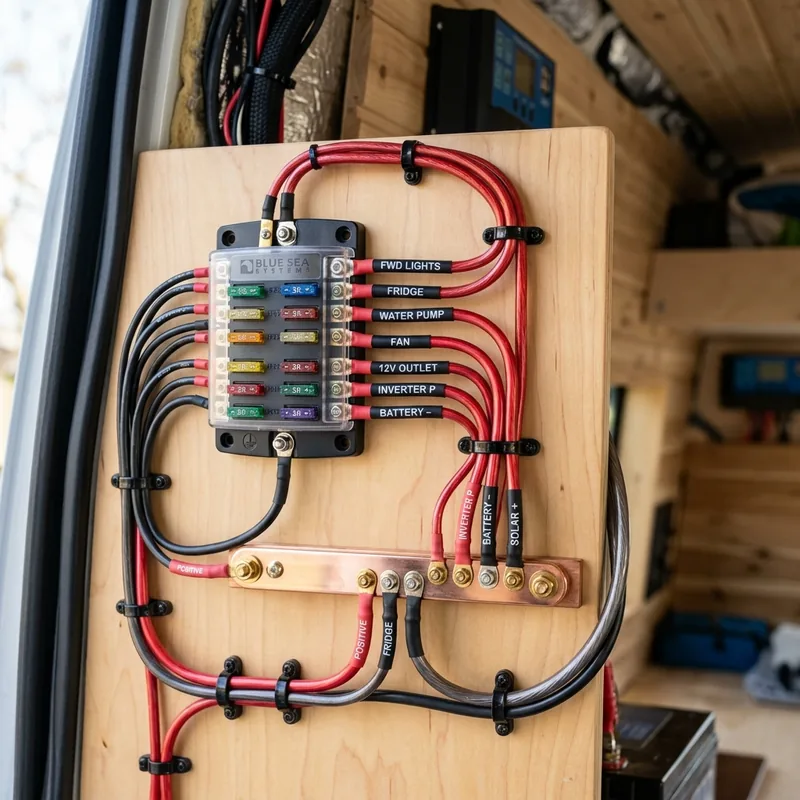

La règle de pose
- Un fusible au plus près de la source, sur le conducteur positif, à moins de 30 cm de la borne de batterie
- Un fusible par départ de circuit
- Calibre inférieur ou égal à la capacité de transport du câble protégé
- Type adapté : les fusibles à haut pouvoir de coupure (type ANL ou MEGA) sont requis près d’une batterie lithium, capable de débiter des courants de court-circuit très élevés
| Section | Capacité indicative | Fusible typique |
|---|---|---|
| 1,5 mm² | ~15 A | 10 A |
| 2,5 mm² | ~25 A | 20 A |
| 4 mm² | ~32 A | 25 A |
| 6 mm² | ~41 A | 30 – 40 A |
| 10 mm² | ~57 A | 50 A |
| 16 mm² | ~76 A | 60 – 70 A |
| 25 mm² | ~101 A | 80 – 100 A |
Valeurs indicatives pour câble souple sous gaine, à l’air libre. La capacité réelle dépend du type d’isolant, du groupement des câbles et de la température ambiante.
Les six erreurs les plus fréquentes
- Calculer sur la longueur simple sans le facteur 2. Le courant fait l’aller-retour : la formule doit intégrer les deux conducteurs. Cette erreur divise la section par deux.
- Dimensionner le fusible sur l’appareil. Un fusible de 40 A sur un câble de 1,5 mm² laissera ce câble chauffer jusqu’à l’incendie sans jamais fondre.
- Négliger les connexions. Une cosse mal sertie ou une borne oxydée crée une résistance locale qui dissipe et chauffe. En pratique, la majorité des points chauds d’une installation se trouvent aux connexions, pas dans les câbles.
- Sous-dimensionner le négatif. Le retour transporte exactement le même courant que l’aller. Même section, toujours.
- Utiliser du câble rigide domestique dans un véhicule soumis aux vibrations.
- Grouper les câbles dans une gaine étroite. Les conducteurs se réchauffent mutuellement, ce qui réduit sensiblement leur capacité de transport.
Le raccourci qui règle la moitié des problèmes
Montez la tension.
Passer une installation de 12 V à 24 V divise l’intensité par deux à puissance égale — donc divise la section nécessaire par deux et les pertes par quatre.
| Configuration | Intensité pour 1 200 W | Section sur 4 m |
|---|---|---|
| 12 V | 100 A | 20 mm² |
| 24 V | 50 A | 10 mm² |
| 48 V | 25 A | 5 mm² |
Sur une installation conséquente, ce simple choix architectural économise plusieurs centaines de francs de cuivre et simplifie tout le cheminement. C’est pourquoi les aménagements de van ambitieux et les installations de stockage domestique se font aujourd’hui majoritairement en 24 ou 48 V.
Le même raisonnement s’applique côté solaire : câbler deux panneaux en série double la tension et divise le courant par deux, ce qui divise les pertes en ligne par quatre. C’est un argument majeur en faveur du MPPT, développé dans notre comparatif régulateur solaire MPPT ou PWM.
Et avec une station d’énergie ?
Une station d’énergie portable vous épargne l’essentiel de ce travail : le câblage interne est fait, dimensionné et fusible. Vous branchez sur ses sorties.
Deux points restent à surveiller :
Les sorties 12 V ont une limite. La prise allume-cigare d’une station plafonne généralement à 10 A, soit 120 W. Pour une glacière ou une pompe, vérifiez cette limite plutôt que celle de l’onduleur.
Privilégiez le 12 V direct sur le 230 V quand l’appareil l’accepte : vous évitez 10 à 15 % de pertes de conversion, et vous pouvez couper l’onduleur, dont la consommation à vide de 5 à 20 W finit par peser lourd sur une nuit.
Nos guides station d’énergie pour van aménagé et combien de watts faut-il reprennent ces arbitrages dans le contexte d’un bilan énergétique complet.
Foire aux questions
Comment calculer la section en 12 V ?
Section (mm²) = 0,0175 × 2 × longueur (m) × intensité (A) ÷ chute admise (V). Le facteur 2 correspond à l’aller-retour. En 12 V, visez une chute maximale de 3 %, soit 0,36 volt.
Pourquoi la section compte-t-elle plus en 12 V ?
Parce qu’à puissance égale, l’intensité est environ vingt fois plus élevée qu’en 230 V. Les pertes croissent avec le carré de l’intensité, et une chute de 0,5 V pèse 4 % en 12 V contre 0,2 % en 230 V.
Quelle chute de tension est acceptable ?
3 % maximum sur les circuits sensibles (charge solaire, liaison batterie-onduleur). Jusqu’à 5 % tolérés sur l’éclairage et les circuits secondaires. Au-delà, les appareils fonctionnent mal et le câble chauffe.
Le fusible protège-t-il l’appareil ou le câble ?
Le câble, toujours. Il se dimensionne d’après la capacité du conducteur, jamais d’après la consommation de l’appareil. Un fusible surdimensionné laisse un câble trop fin chauffer jusqu’à l’incendie.
Peut-on utiliser du câble domestique dans un van ?
Non recommandé. Le câble rigide supporte mal les vibrations et casse aux points de fixation, souvent de façon invisible. Utilisez du câble souple à brins fins, prévu pour l’automobile ou le nautisme, avec des cosses serties.
Faut-il la même section sur le négatif ?
Oui, toujours. Le conducteur de retour transporte exactement le même courant que l’aller. C’est une erreur classique et coûteuse en performance.
Conclusion
Le dimensionnement en 12 V se résume à un principe : ce n’est pas la sécurité du câble qui impose la section, c’est la chute de tension. Un câble parfaitement sûr peut faire mal fonctionner toute une installation s’il est trop fin pour la distance.
Deux réflexes couvrent l’essentiel. Appliquez la formule avec le facteur 2 — l’oubli de l’aller-retour est l’erreur numéro un, et elle divise la section par deux. Et surtout, envisagez de monter en tension : passer de 12 à 24 V divise par deux le cuivre nécessaire et par quatre les pertes. C’est souvent la décision la plus rentable de tout un aménagement.
