Régulateur solaire MPPT ou PWM : lequel choisir ?
MPPT ou PWM pour votre panneau solaire ? Gain réel de rendement (15-30 %), règle de compatibilité tension, prix et cas où le PWM suffit. Guide technique avec exemples chiffrés.
Régulateur solaire MPPT ou PWM : la réponse en bref
Choisissez un régulateur MPPT dès 200 W de panneaux ou dès que la tension de votre panneau dépasse nettement celle de la batterie : le gain réel est de 15 à 30 % de production. Le PWM ne reste défendable que pour de petites installations sous 100 W, avec un panneau nominalement adapté à la tension de la batterie, et sous climat chaud.
| Critère | PWM | MPPT |
|---|---|---|
| Principe | Interrupteur haché | Convertisseur DC-DC |
| Rendement de conversion | 70 – 80 % | 92 – 98 % |
| Tension panneau > tension batterie | Perte importante | Exploitée intégralement |
| Comportement par temps couvert | Décroche souvent | Continue de produire |
| Comportement par grand froid | Perte accrue | Gain accru |
| Prix (30 A, 12/24 V) | CHF 20 – 60 | CHF 90 – 300 |
| Câblage série de panneaux | Impossible en pratique | Recommandé |
Cet article explique ce que fait réellement chaque technologie, chiffre le gain sur des cas concrets, et donne la règle de dimensionnement à respecter. Il complète notre guide comment choisir un panneau solaire pour sa station et notre guide complet du panneau solaire portable.
Le problème que résout un régulateur
Un panneau photovoltaïque n’est pas une source de tension fixe. Sa caractéristique courant-tension présente un point unique où le produit tension × courant est maximal : le point de puissance maximale, ou MPP. Ce point se déplace en permanence avec l’ensoleillement et surtout avec la température.
Un panneau dit « 12 volts » délivre en réalité une tension à vide de 20 à 22 V, et son point de puissance maximale se situe typiquement autour de 17 à 18 V. Or une batterie 12 V au plomb se charge entre 12,6 et 14,4 V, et une batterie LFP entre 13,0 et 14,6 V.
Tout l’enjeu du régulateur est là : réconcilier ces deux tensions sans gaspiller la différence.
Ce que fait un PWM
Un régulateur PWM (modulation de largeur d’impulsion) est essentiellement un interrupteur rapide entre le panneau et la batterie. Quand il est fermé, le panneau est tiré à la tension de la batterie.
Conséquence directe : un panneau capable de délivrer 5,5 A à 18 V (soit 99 W) se retrouve à délivrer 5,5 A à 13 V, soit 71 W. Les 28 W manquants ne sont pas transférés ailleurs : ils ne sont tout simplement jamais produits.
Le PWM est fiable, simple et bon marché. Mais il plafonne structurellement le rendement à environ 70-80 % dans cette configuration.
Ce que fait un MPPT
Un régulateur MPPT (suivi du point de puissance maximale) est un convertisseur continu-continu piloté par un algorithme de recherche. Il balaie en permanence la caractéristique du panneau pour identifier le MPP, y maintient le panneau, puis convertit cette puissance vers la tension de la batterie.
Reprenons l’exemple : le panneau travaille à 18 V et 5,5 A, soit 99 W. Le convertisseur transforme cela en 13 V et environ 7,3 A, à un rendement de conversion de 96 %. La batterie reçoit 95 W au lieu de 71 W.
Le MPPT n’invente pas d’énergie : il cesse d’en jeter.
Le gain chiffré sur trois cas réels
Le gain du MPPT n’est pas constant : il dépend de l’écart entre la tension du panneau et celle de la batterie, et de la température.
| Configuration | Rendement PWM | Rendement MPPT | Gain |
|---|---|---|---|
| Panneau 12 V nominal, batterie 12 V, plein été à 35 °C | ~78 % | ~93 % | +19 % |
| Panneau 12 V nominal, batterie 12 V, hiver à 0 °C | ~72 % | ~96 % | +33 % |
| Panneau 24 V nominal, batterie 12 V | ~45 % | ~95 % | +110 % |
| Deux panneaux en série, batterie 12 V | Inutilisable | ~95 % | — |
Deux enseignements pratiques.
Le froid amplifie l’avantage du MPPT. La tension d’un panneau augmente quand la température baisse — d’environ 0,3 à 0,4 % par degré sous 25 °C. Par une journée d’hiver ensoleillée à 0 °C, un panneau monte à 19-20 V au MPP. Un PWM jette tout ce surplus ; un MPPT le convertit en courant. En Suisse, c’est un argument de poids : les meilleures journées de production hivernale sont précisément les journées froides et claires.
Le MPPT autorise le câblage en série. C’est peut-être son avantage le plus sous-estimé. Deux panneaux en série délivrent 36-40 V, ce qui divise par deux le courant dans les câbles pour une même puissance — donc divise par quatre les pertes en ligne. Sur un van ou un chalet où le panneau est à 10 mètres de la batterie, cela change tout, et permet d’utiliser une section de câble bien inférieure. C’est un point que nous détaillons pour les installations en site isolé dans notre guide vivre off-grid en Suisse.
La règle de dimensionnement à respecter
Trois contraintes, à vérifier avant l’achat.
1. La tension d’entrée maximale
C’est la limite absolue à ne jamais dépasser. Elle se calcule avec la tension à vide (Voc) des panneaux par la journée la plus froide de l’année, pas à 25 °C.
Formule pratique : Voc_froid ≈ Voc_25°C × 1,15 pour un hiver suisse de plaine, davantage en altitude.
Deux panneaux de 22 V Voc en série donnent 44 V à 25 °C, mais environ 51 V à -10 °C. Sur un régulateur limité à 50 V, l’installation se détruit à la première matinée froide et ensoleillée. Prenez toujours une marge de 25 %.
2. Le courant de sortie
Le régulateur doit accepter le courant de charge maximal : I = Puissance panneaux ÷ Tension batterie. Pour 400 W de panneaux sur une batterie 12 V, comptez 400 ÷ 12 ≈ 33 A, donc un régulateur 40 A.
3. Le profil de charge de la batterie
Le régulateur doit proposer le profil correspondant à votre chimie. Une batterie LFP ne se charge pas comme une batterie au plomb : pas de phase d’égalisation, tension d’absorption différente, pas de charge de maintien prolongée. Un profil inadapté dégrade la batterie et raccourcit sa durée de vie, comme l’explique notre article sur l’entretien et la durée de vie d’une station d’énergie. Nous détaillons ces différences dans notre comparatif batterie LFP contre NMC.
Ce point rejoint ce que nous observons sur les panneaux nomades, détaillé dans notre comparatif panneau solaire portable pliable ou rigide.
Quand le PWM reste un choix raisonnable
Trois conditions doivent être réunies simultanément :
- La puissance installée reste sous 100 à 150 W
- Le panneau est nominalement adapté à la tension de la batterie (panneau 12 V sur batterie 12 V)
- L’usage est saisonnier et par temps chaud — un panneau de maintien sur un bateau ou une caravane l’été
Dans ce cas, un PWM à CHF 25 face à un MPPT à CHF 120 se défend : le gain de 15 % sur 100 W ne rembourse pas l’écart avant de nombreuses années.
Dès 200 W, le calcul s’inverse. Sur une installation de 400 W en Suisse produisant environ 400 kWh par an, un gain de 20 % représente 80 kWh — dont la valeur dépend de ce qu’ils remplacent, mais qui se traduit surtout par une autonomie réelle en van ou en site isolé. Notre guide de l’aménagement électrique d’un van place d’ailleurs le MPPT parmi les postes non négociables.

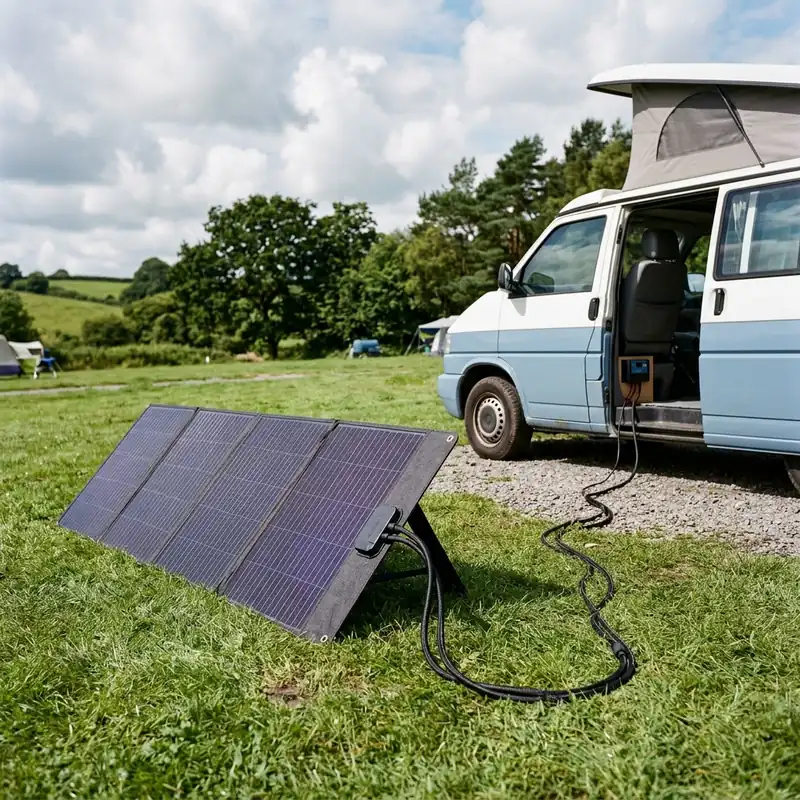

Et avec une station d’énergie portable ?
Aucun régulateur externe n’est nécessaire. Les stations d’énergie portables modernes intègrent leur propre régulateur MPPT sur leur entrée solaire. Vous branchez directement le panneau.
Deux points à vérifier tout de même sur la fiche technique :
- La tension d’entrée admissible (souvent 11 à 60 V selon les modèles)
- Le courant d’entrée maximal, qui plafonne la puissance solaire exploitable
Brancher trop de panneaux en série au-delà de la tension admise endommage l’entrée. Notre article recharger une station d’énergie au solaire en Suisse détaille ces limites, et comment choisir un panneau solaire pour sa station traite du dimensionnement.
Foire aux questions
Quelle est la différence entre MPPT et PWM ?
Un PWM relie le panneau à la batterie en hachant le courant : le panneau est forcé à la tension de la batterie, ce qui gaspille la différence. Un MPPT est un convertisseur qui fait travailler le panneau à son point de puissance maximale puis abaisse la tension. Gain typique : 15 à 30 %.
Le MPPT vaut-il son surcoût ?
Oui dès 200 W de panneaux, et systématiquement si la tension du panneau dépasse largement celle de la batterie. Sous 100 W avec un panneau adapté, un PWM à CHF 25 reste défendable.
Quand un PWM suffit-il ?
Quand les trois conditions sont réunies : puissance sous 150 W, panneau nominalement adapté à la batterie, et usage estival par temps chaud. Dès qu’il y a du froid ou des passages nuageux, le MPPT reprend l’avantage.

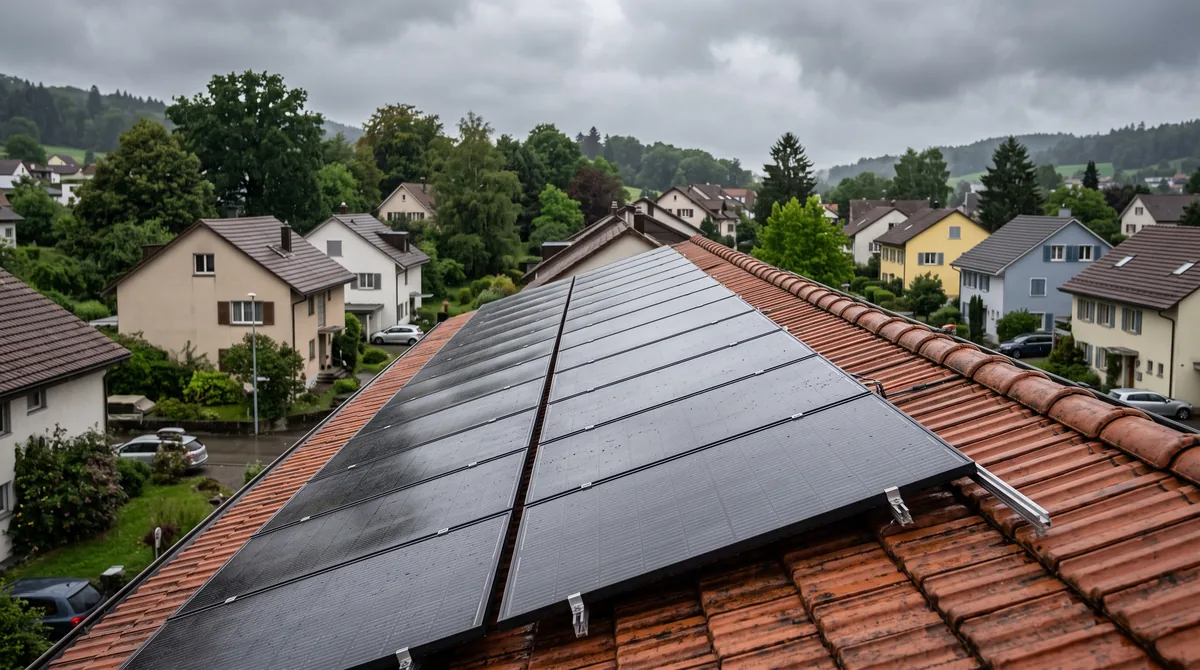

Le MPPT est-il plus efficace par temps nuageux ?
Oui, nettement. Sous faible luminosité, un PWM décroche souvent complètement alors qu’un MPPT continue d’extraire de l’énergie tant qu’un écart de tension exploitable subsiste. Sur une journée grise, l’écart peut atteindre un facteur deux.
Faut-il un régulateur avec une station d’énergie portable ?
Non. Les stations portables intègrent leur propre MPPT. Branchez le panneau directement sur l’entrée solaire, en respectant les limites de tension et de courant de la fiche technique.
Comment reconnaître un faux MPPT ?

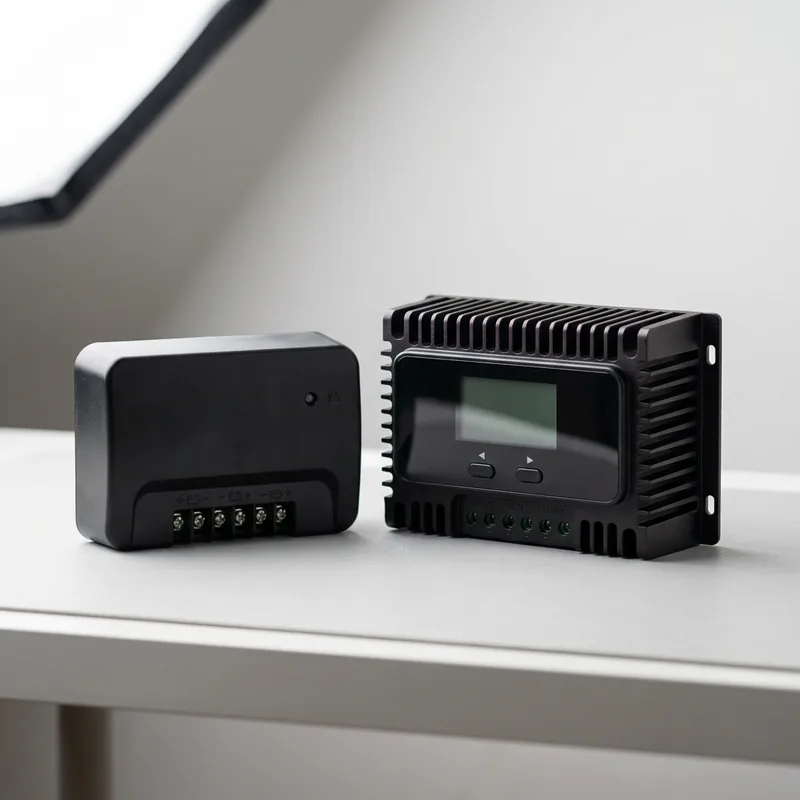

Trois indices : un prix anormalement bas (moins de CHF 40 pour 30 A), l’absence de dissipateur thermique et un poids très faible. Un vrai MPPT contient une inductance et des composants de puissance ; il est nécessairement volumineux et lourd pour sa taille.
Conclusion
Le débat MPPT ou PWM se tranche sur deux chiffres : la puissance installée et l’écart de tension. Sous 150 W avec un panneau adapté, le PWM fait le travail pour CHF 25. Au-delà, ou dès que le panneau travaille à une tension nettement supérieure à celle de la batterie, le MPPT récupère 15 à 30 % d’énergie qui serait sinon perdue.
En Suisse, un argument tranche souvent le débat : le froid. Ce sont les journées d’hiver claires et glaciales qui creusent le plus l’écart entre les deux technologies — et ce sont précisément les journées où chaque wattheure compte le plus.
